 kabel UTP gaes!!!




Kabel UTP (Unshielded Twisted Pair) adalah suatu kabel yang digunakan sebagai media penghubung antar komputer dan peralatan jaringan (hub atau switch). Kabel UTP merupakan salah satu kabel yang paling popular saat yang di gunakan untuk membuat jaringan komputer.
Kabel UTP diagi menjadi 2 yaitu;

Kabel Straight
Kabel straight adalah kabel yang menggunakan standar yang sama pada kedua ujung kabelnya, bisa EIA/TIA 568A atau EIA/TIA 568B pada kedua ujung kabel. Sederhananya, urutan warna pada kedua ujung kabel sama. Pada kabel straight, pin 1 di salah satu ujung kabel terhubung ke pin 1 pada ujung lainnya, pin 2 terhubung ke pin 2 di ujung lainnya, dan seterusnya.
Jadi, ketika PC mengirim data pada pin 1 dan 2 lewat kabel straight ke Switch, Switch menerima data pada pin 1 dan 2. Nah, karena pin 1 dan 2 pada switch tidak akan digunakan untuk mengirim data sebagaimana halnya pin 1 dan 2 pada PC, maka Switch
menggunakan pin 3 dan 6 untuk mengirim data ke PC, karena PC menerima data pada pin 3 dan 6.
Penggunaan kabel straight :

• menghubungkan komputer ke port biasa di Switch.
• menghubungkan komputer ke port LAN modem cable/DSL.
• menghubungkan port WAN router ke port LAN modem cable/DSL.
• menghubungkan port LAN router ke port uplink di Switch.
• menghubungkan 2 HUB/Switch dengan salah satu HUB/Switch menggunakan port uplink dan yang lainnya menggunakan port biasa

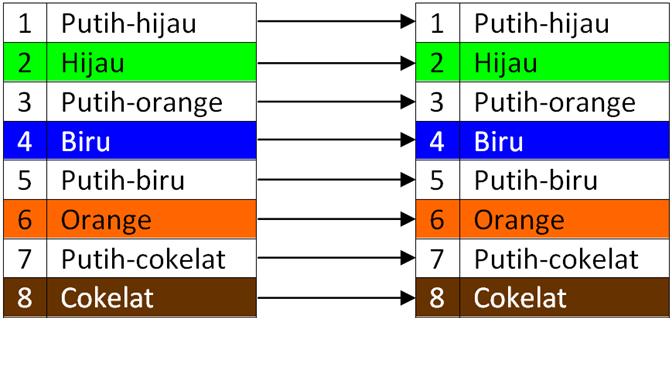

kabel straight yang digunakan sebagai penghubung beberapa client dengan menggunakan  bantuan hub atau pun switch. Urutan warnanya yaitu :

1. (Putih-hijau)-(Putih-hijau)
2. (hijau)-(hijau)
3. (putih-orange)-(putih-orange)
4. (Biru)-(Biru)
5. (Putih-biru)–(Putih-Biru)
6. (Orange)-(Orange)
7. (Putih-coklat)-(Putih-Coklat)
8. (Coklat)-(Coklat)

Kabel Cross
Kabel cross menggunakan EIA/TIA 568A pada salah satu ujung kabelnya dan EIA/TIA 568B pada ujung kabel lainnya.

Untuk mengenali sebuah kabel apakah crossover ataupun straight adalah dengan hanya melihat salah satu ujung kabel. Jika urutan warna kabel pada pin 1 adalah Putih Hijau, maka kabel tersebut adalah kabel cross (padahal jika ujung yang satunya lagi juga memiliki urutan warna yang sama yaitu Putih Hijau sebagai pin 1, maka kabel tersebut adalah kabel Straight). Tapi untungnya, kebanyakan kabel menggunakan standar EIA/TIA 568B pada kedua ujung kabelnya.

Penggunaan kabel crossover :

• menghubungkan 2 buah komputer secara langsung
• menghubungkan 2 buah HUB/Switch menggunakan port biasa diantara kedua HUB/Switch.
• menghubungkan komputer ke port uplink Switch
• menghubungkan port LAN router ke port biasa di HUB/Switch

kabel cross penghubung antara 2 uni komputer secara langsung , tanpa perlu hub , dan susunan ujung dgn ujung berbeda , kita sebut aja ujung A dan ujung B .
Ujung A
  (Putih-orange – Orange) – (Putih-hijau – Biru) -  (Putih-biru – Hijau)  – (Putih-coklat – Coklat)
Ujung B
  (Putih-hijau – Hijau) – (Putih-orange – Biru) – (Putih-biru – Orange) – (Putih-coklat – Coklat)
